Комплекс трассопоисковый Сталкер 15-14 (LFP)

Трассоискатель Сталкер 15-14 (LFP) - быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием.

Общие особенности трассоискателя Сталкер 15-14:
- Увеличенное время работы до 14 часов от Li-Ion аккумуляторов;
- Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
- GPS - выноска подземных трасс с последующим наложением на карту;
- Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
- Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
- Беспроводная связь с ПК (Bluetooth);
- РАДИО частота (пассивная) для поиска трассы без генератора;
- Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
- Поиск повреждений «фазовым», контактным и бесконтактным методами;
- Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
- Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-110;
- Легкий и компактный генератор ГТ-15;
- Меню приемника ПТ-14 на русском и английском языках.

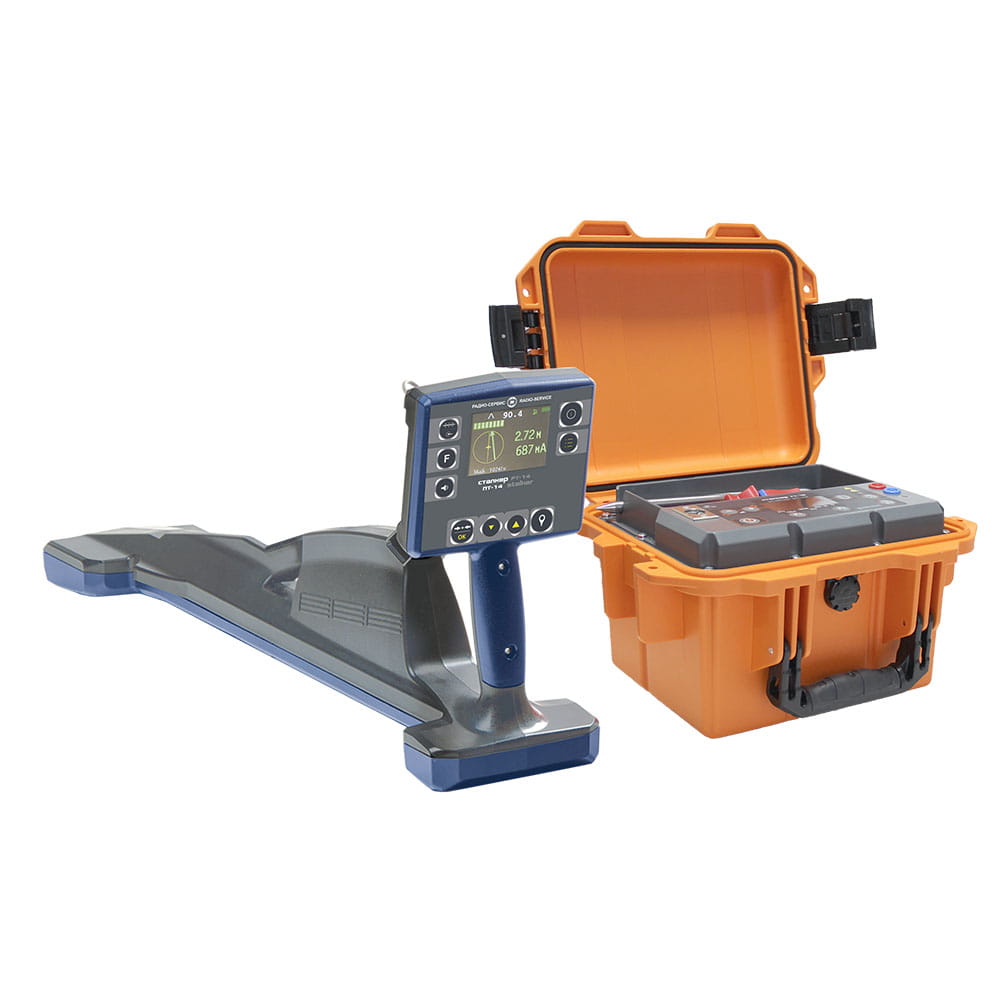

Комплекс состоит из приёмника ПТ-14 и генератора ГТ-15 (LFP).

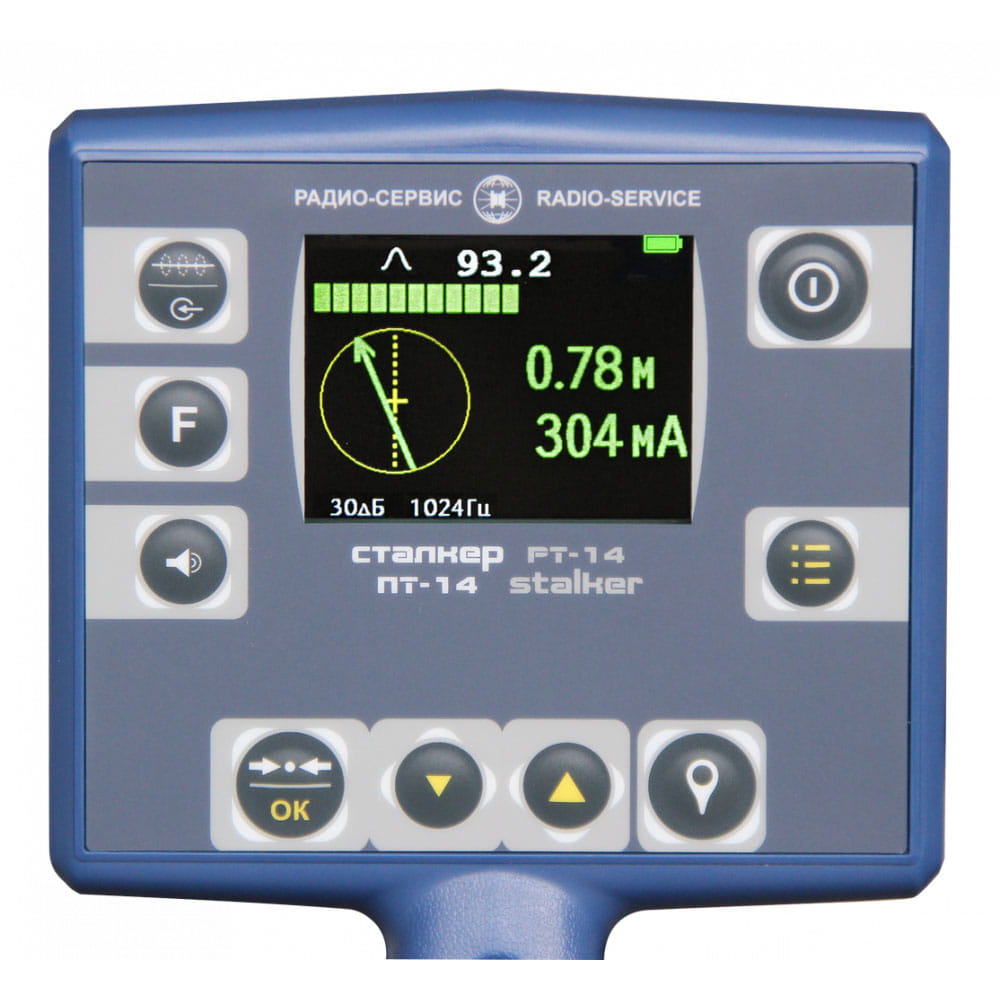

Особенности приёмника ПТ-14:
- Облегченная конструкция (вес 1,7 кг);
- Яркий цветной дисплей;
- Увеличенное время работы до 14 часов от Li-Ion аккумуляторов;
- Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию;
- Шкалы «максимума» и «минимума»;
- Отображение глубины залегания и силы тока коммуникации на всех активных частотах;
- Шкала «зонд» - для определения мест повреждений;
- Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
- Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;

Запись в память приемника ПТ-14:
- Уровня сигналов с магнитных антенн и по входу «ЗОНД»;
- Направления к коммуникации;
- Показания глубины залегания коммуникации и величины тока в ней;
- Направления поискового тока;
- Относительной полярности разности потенциалов по входу «ЗОНД»;
- Фазы сигнала по входу «ТРАССА»;
- Рабочих частот;
- Даты и времени момента снятия показаний по данным GPS;
- Координат места снятия показаний по данным GPS.

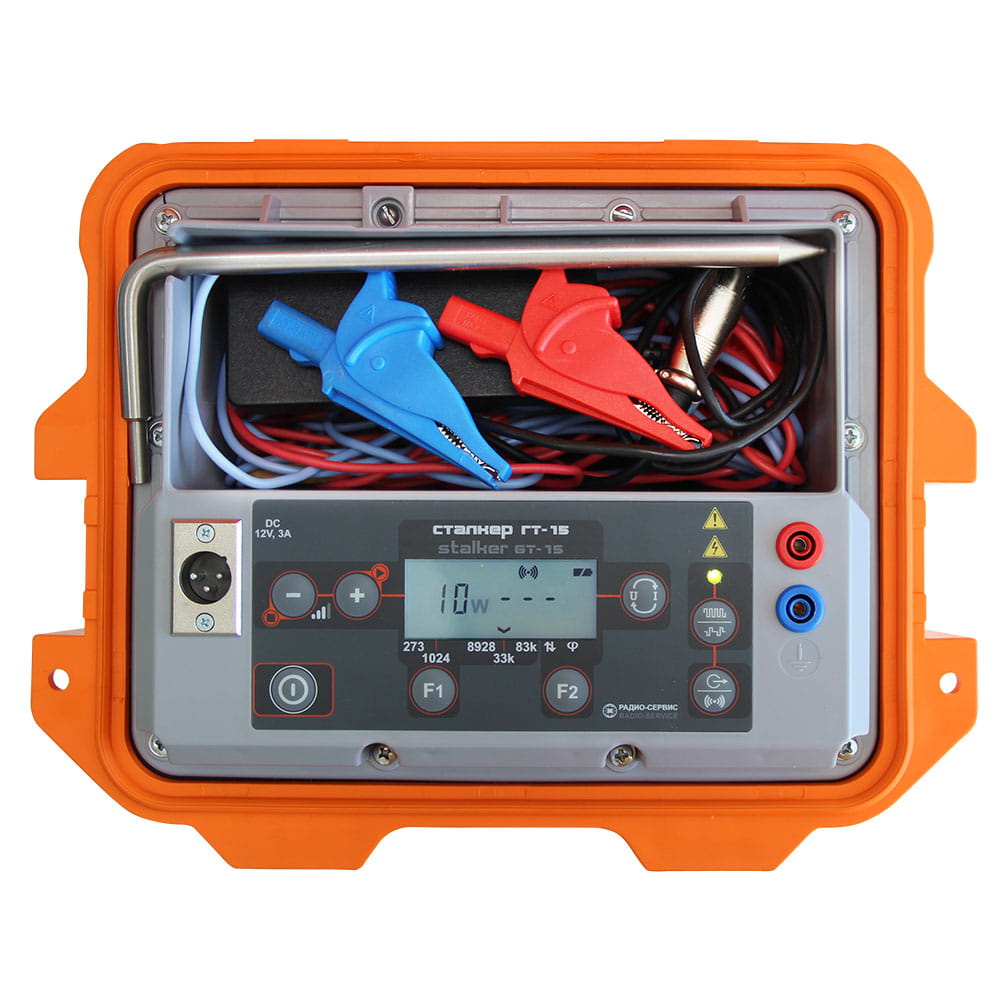

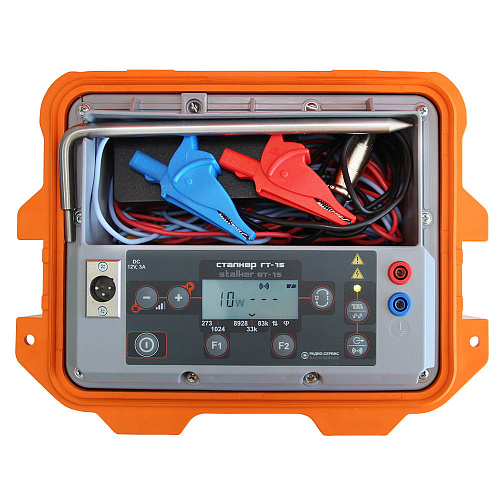

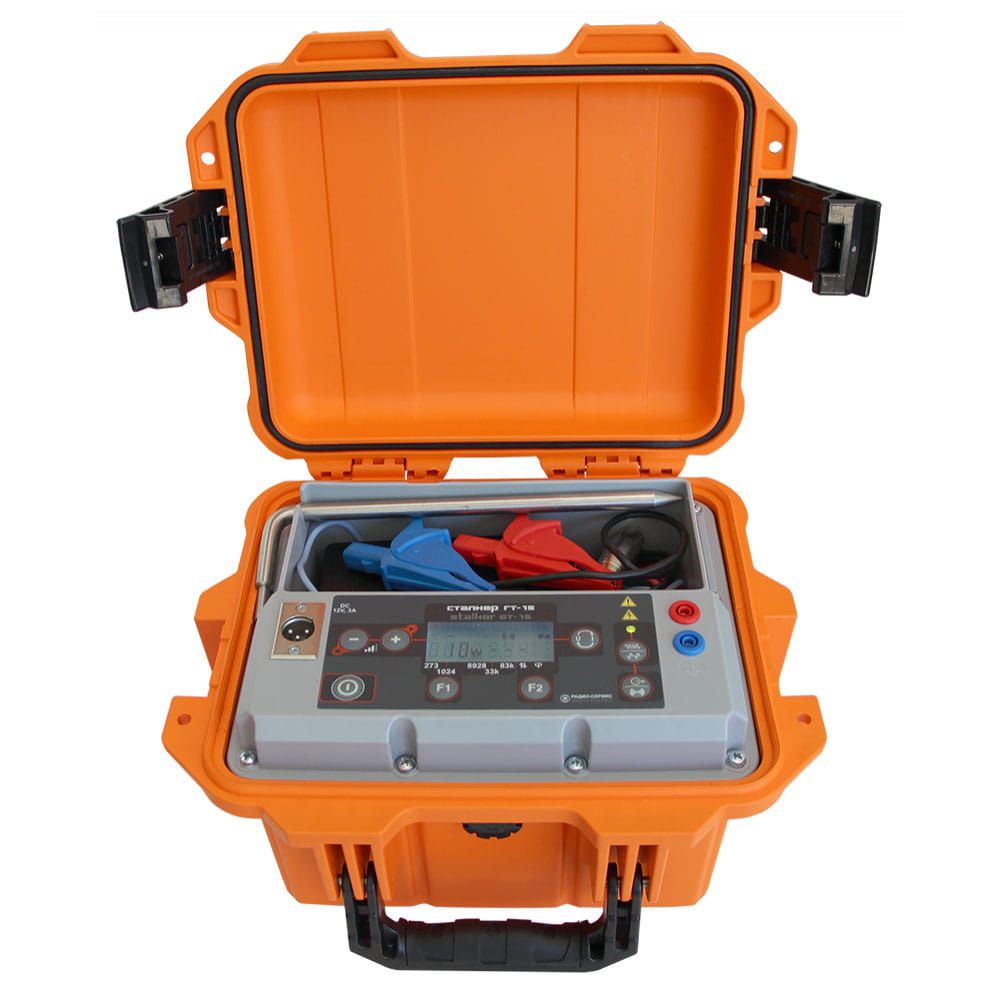

Особенности генератора ГТ-15:
- одновременная подача двух частот;
- индикация величины выходного тока;
- напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
- два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
- время работы при максимальной мощности - не менее 6 часов;
- автоматическое согласование генератора с нагрузкой;
- увеличенный отсек для хранения аксессуаров;
- питание от литиевого аккумулятора (технология LFP).

В модернизированном ГТ‑15 реализованы ключевые улучшения:
- Выходная мощность увеличена на 50% — теперь составляет 15 Вт;
- Рабочая частота 83077 Гц (83 кГц) — полная совместимость с локаторами зарубежных производителей;
- Степень защиты корпуса повышена до IP65;
- Аккумулятор литий-железо-фосфатный (LiFePO4) с увеличенным ресурсом до 2000 циклов заряд/разряд;
- Сниженный вес — всего 3,5 кг;
- Увеличенное время работы — 6 часов при возросшей мощности в 1,5 раза;
- Большой и эргономичный отсек для хранения аксессуаров.
