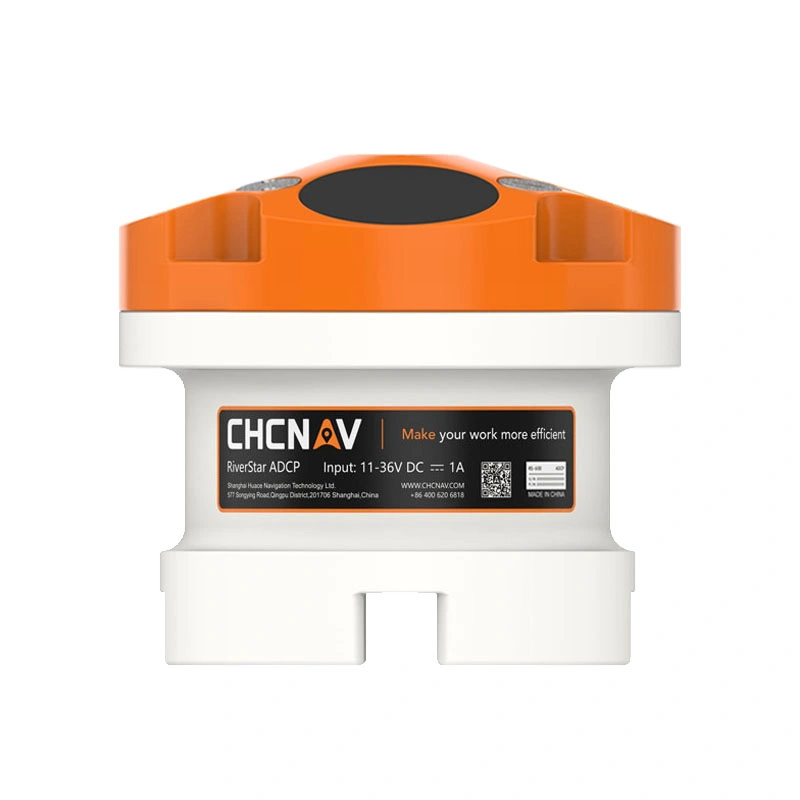

CHCNAV RiverStar RS-300

Акустические доплеровские профилографы CHCNAV RiverStar – это современное решение в области измерений скорости течений и расхода воды.

Профилографы CHCNAV RiverStar используются для измерения скорости течения с высокой точностью в различных диапазонах глубин для решения широкого спектра гидрологических задач: оценки расхода воды, измерения скорости потока на участках рек, в работах по ликвидации и предотвращению чрезвычайных ситуаций, охраны окружающей среды, научных исследований и т.д.

ADCP серии RiverStar можно установить как на буксируемый плот, исследовательское судно, так и на беспилотный гидрографический комплекс APACHE.

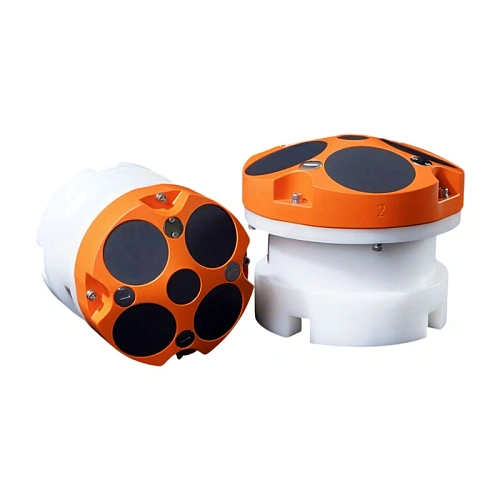

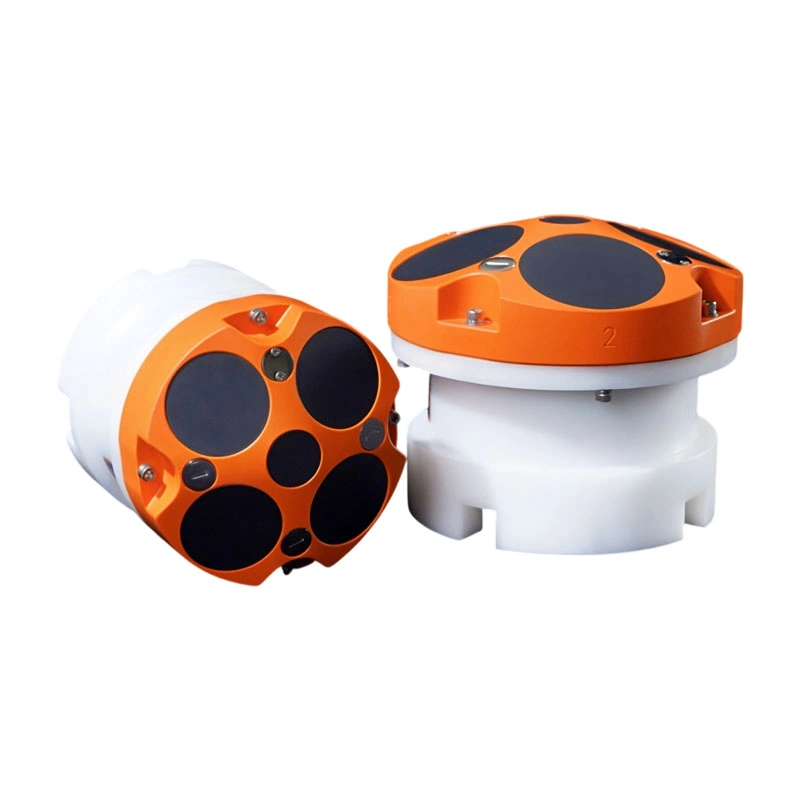

Производительная электроника и технологии надёжной обработки сигнала, объединённые в компактном корпусе, представляют собой универсальную платформу, способную производить точные измерения профиля течения на больших расстояниях. 5 лучевая конструкция профилографа (4 наклонных и 1 вертикальный луч) используются для точного измерения скорости потока, глубины и обнаружения дна. Программируемый пользователем акустический режим имеет три режима для тонкой настройки измерений: широкополосный, узкополосный, когерентно-импульсный, автоматический и ручной. Получаемые данные включают интенсивность отражения сигнала, ошибку скорости, а также глубину. Комплексный контроль данных о расходе воды обеспечивают встроенный магнитный компас, датчик наклона, датчик температуры.

Передача данных на ПК или контроллер происходит в режиме реального времени. Питание и настройка устройства осуществляется через специальный влагозащищённый разъём.

Для просмотра информации о расходе в реальном времени и воспроизведения измерений используется ПО HydroProfiler, входящее в комплект поставки, а благодаря выдачи измерений в стандартном формате PD0 имеется возможность провести сбор обработку результатов в популярных гидрологических ПО.



Рабочая частота: 300 кГц
Количество лучей: 5
Угол взаимной расходимости лучей: 4*20°, 1 вертикальный
Количество ячеек:    260
Размер ячейки: 0,15 - 8 метров
Диапазон скорости течения: ±20 м/c максимально (±5 м/c по умолчанию)
Погрешность измерения скорости течения: ±0,25%±0,002 м/с
Разрешение: 1 мм/с
Диапазон профилирования: 0,6 - 200 метров
Диапазон профилирования при отслеживании: 0,6 - 200 метров
Диапазон измерения глубин: 0,2 - 180 метров
Погрешность измерений глубины: ±(0,02+0,01*Н) метров (Н-измеренное значение глубины)
Материал корпуса: Инженерные пластмассы
Встроенные датчики: компас, наклон, температура
Частота выдачи данных: 1 - 20 Гц
Вход внешнего питания: 11-36 В
Интерфейсы: RS232
Объем памяти: 32 Гб
Температура рабочая: от -5°C до +50°C
Размеры: 195х229 мм
Вес: 6,86 кг
