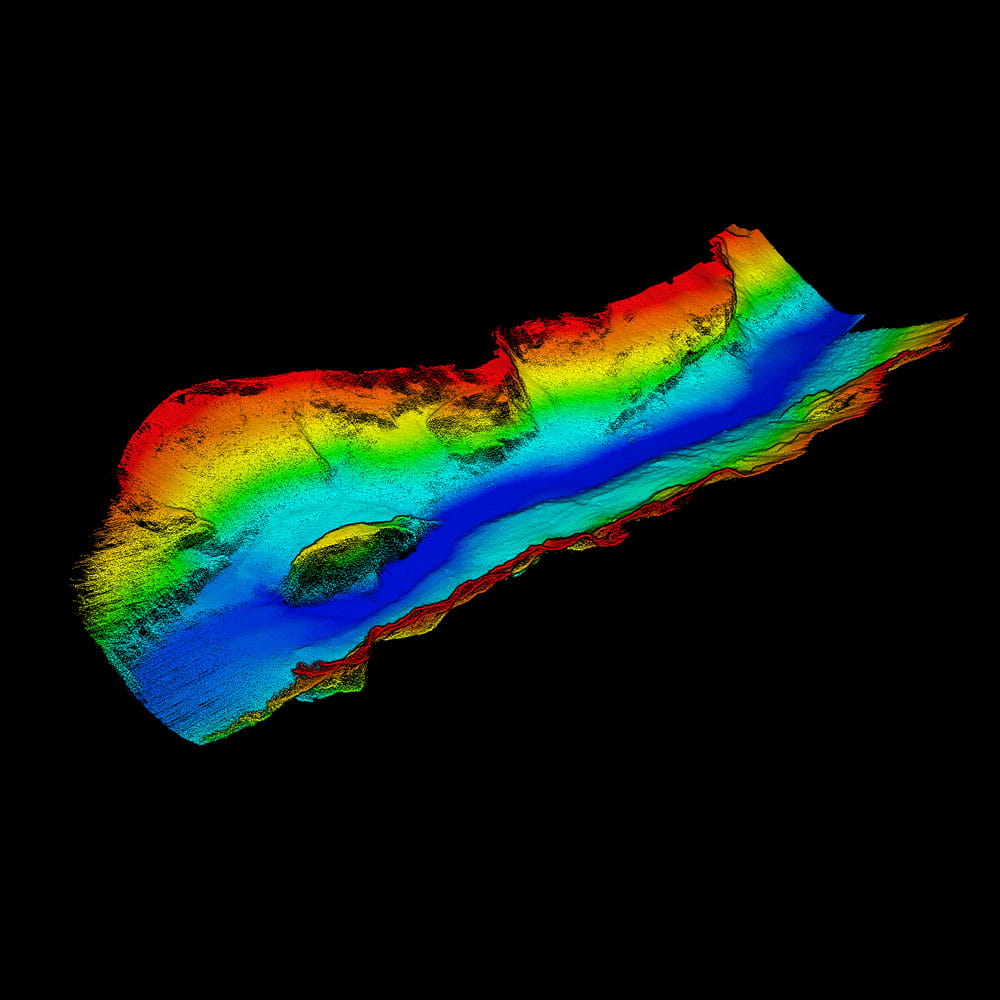

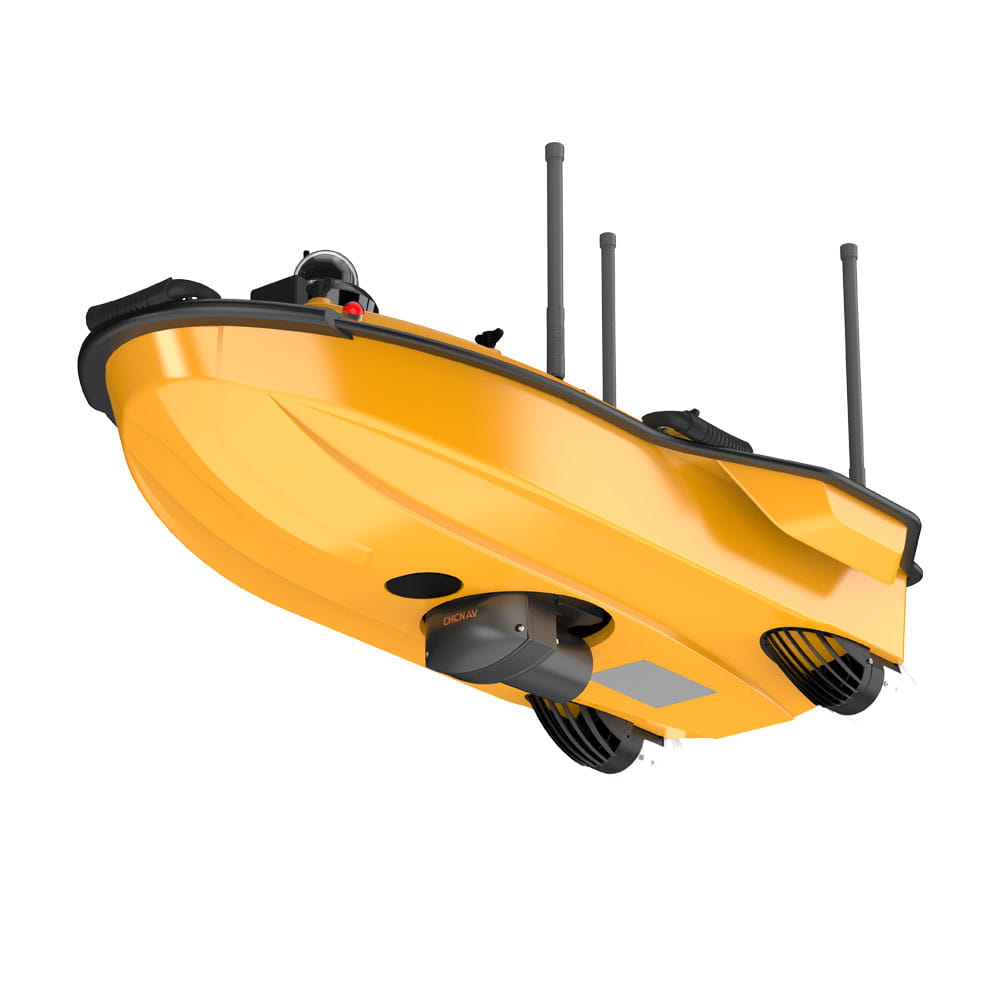

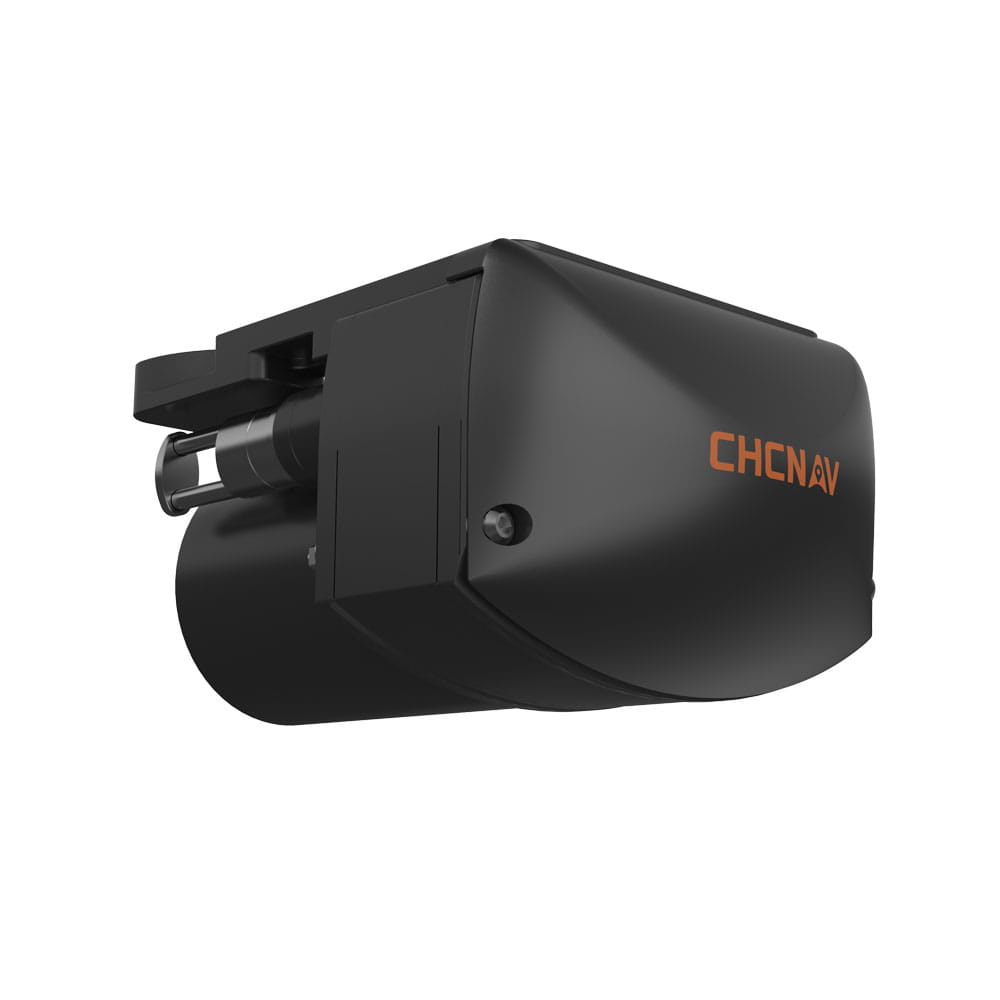

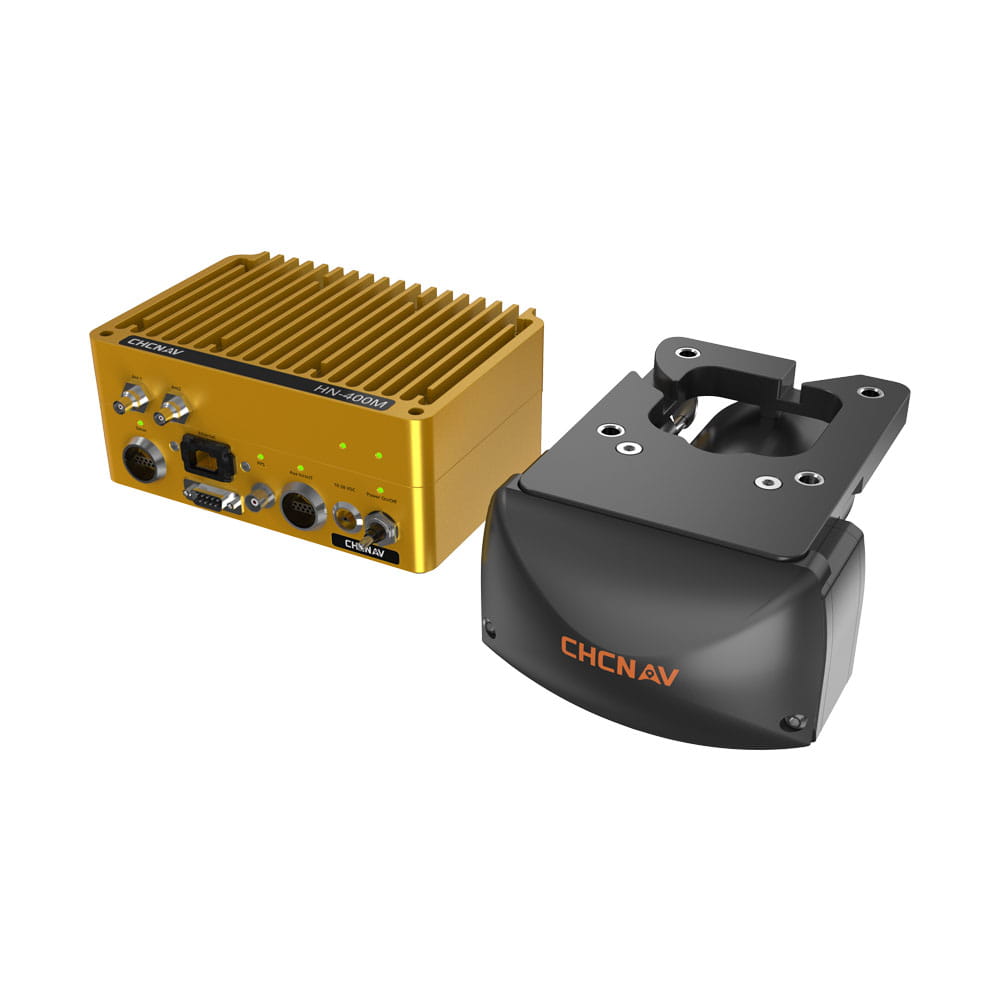

CHCNAV HN-400M — это компактный двухчастотный многолучевой эхолот, предназначенный для выполнения гидрографических съемок. Прибор разработан для работы в условиях, где мутность воды, перепады глубин и качка судна могут оказывать негативное влияние на качество получаемых данных. Эхолот обеспечивает работу на частотах 400 кГц и 550 кГц, оснащен высокоточным встроенным инерциальным датчиком (IMU) с точностью 0,03°. И имеет облегченную конструкцию массой 3,5 кг, что обеспечивает легкий монтаж на БПВА Apache и традиционные суда. Прибор эффективно применяется при дноуглубительных работах на судовых ходах, обследовании портовой инфраструктуры, а также при проведении батиметрических съемок рек и озер. Установка эхолота не требует процедуры калибровки, что позволяет получать достоверные данные о рельефе дна непосредственно в процессе измерений.
CHCNAV HN-400M совместим с ПО CMS и с популярными платформами, такими как Beamworx, HYPACK, QPS, EIVA и CARIS.
Основные характеристики CHCNAV HN-400M:
1. Измеряемый диапазон глубин: от 0,2 до 200 метров
2. Разрешающая способность: 0,01 метра
3. Полоса обзора: 145 °
4. Количество лучей: 512
5. Режим работы: равноугольный / равносторонний (EA / ED)
6. Ширина одного луча (поперёк x вдоль): 1,0 x 1,45° (на 550 кГц); 1,3 x 2,0° (на 400 кГц)
7. Частота посылки импульсов: до 50 Гц
8. Диапазон рабочих частот: 400 / 550 кГц
9. Модуляция сигнала: CW (непрерывная волна)
10. Особенность: стабилизация крена в реальном времени ±10°, двухчастотная работа, калибровка не требуется
11. Глубина погружения: до 60 метров
12. Скорость звука: встроенный датчик у поверхности: диапазон 1375–1625 м/с, точность ±0,025 м/с, разрешение 0,001 м/с (опция)
13. Инерциальная система: встроенная
14. СКП по крену/дифференту: 0,03 °
15. Интерфейс: Gigabit Ethernet (управление и передача данных)
16. Энергопотребление: 50 Вт

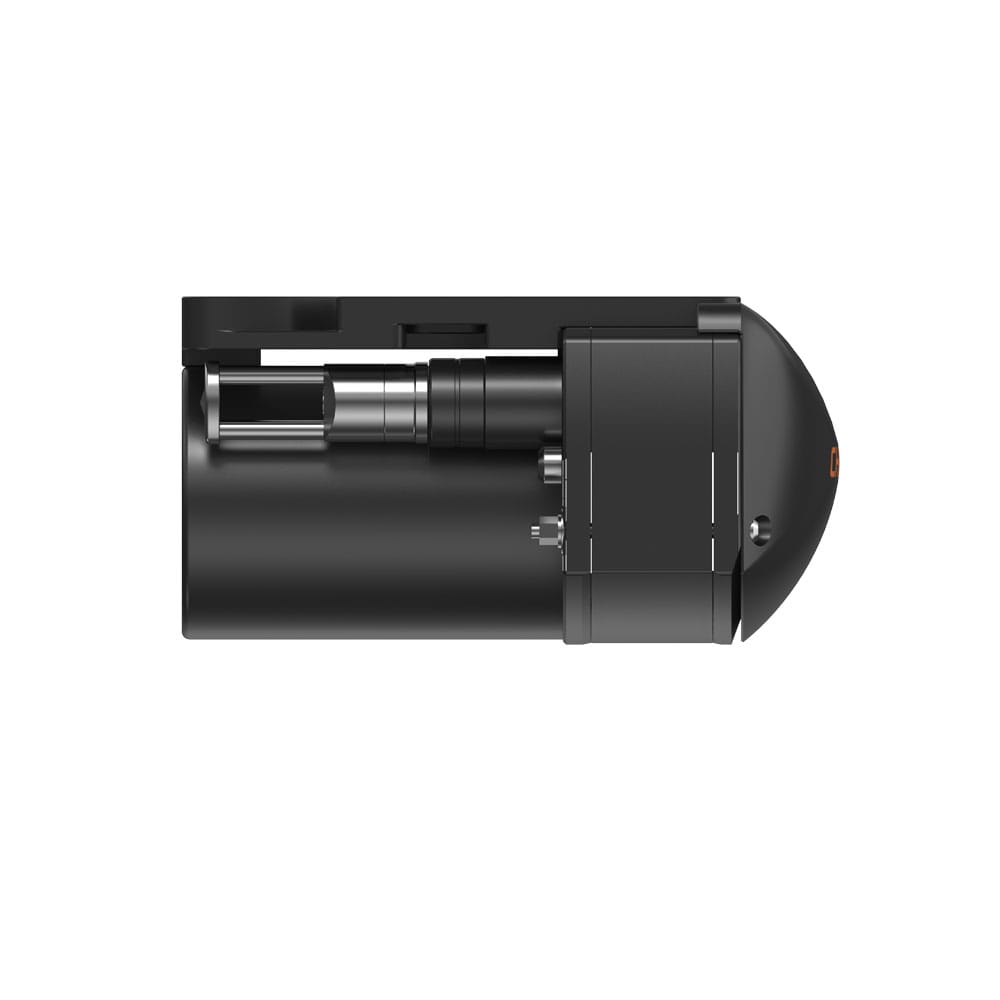

17. Размеры трансдьюсера: 161,5 x 111,5 x 179 мм
18. Масса трансдьюсера: 3,5 кг (в воздухе), 1,2 кг (в воде)
