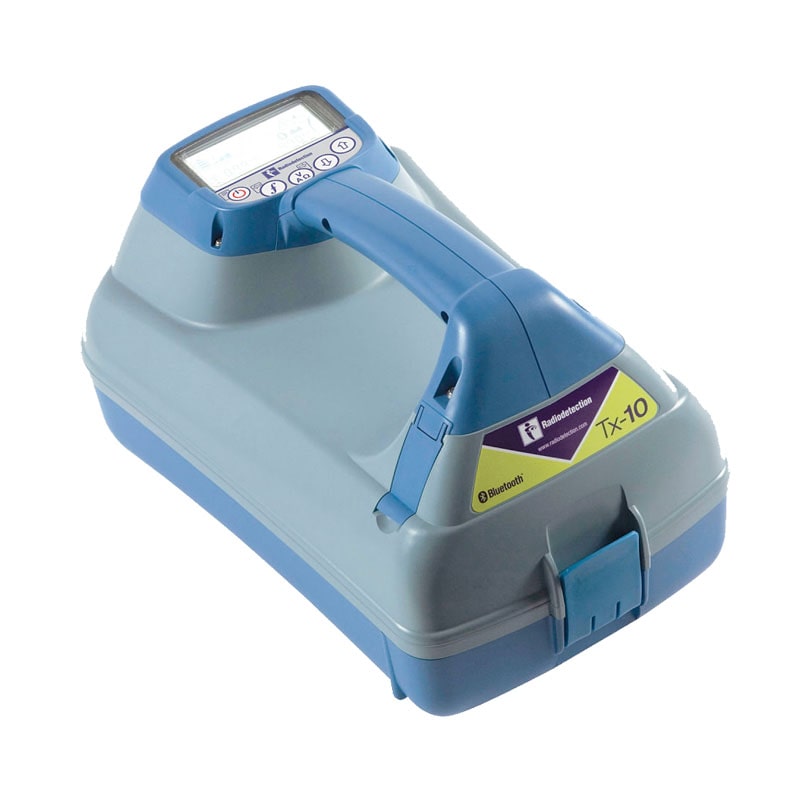

Генератор Radiodetection Tx-10

Трассопоисковый генератор Radiodetection Tx-10 мощностью 10 Вт позволяет проводить обследования на больших расстояниях. Генератор повышенной мощности разработан для локаторов кабелей и труб  RD7200 / RD8200 / RD8200G.  Генератор поддерживает несколько режимов выходной мощности для помощи при выборе оптимальных настроек по вашим требованиям, помогая продлить время работы батареи.

Применение
Использование со всем спектром прецизионных локаторов и локатором маркеров компании Radiodetection для поиска и трассировки кабелей и труб. Использование с системой PCM для усиления детектируемых сигналов при топографической съемке трассы трубопровода.

Частоты при активной локации:
В случае активной локации сигналы с определенными частотами подаются на подземный проводник, используя генератор. Ввод сигнала от генератора может осуществляться тремя способами.

Прямое соединение (Гальваническое)
В случае прямого соединения, вы подключаете выход генератора непосредственно к линии или трубе. Затем генератор будет подавать дискретный сигнал, который вы можете локализовать, используя локатор. Это наиболее предпочтительный способ подачи сигнала от генератора в линию или трубу, и в большинстве практических задач подача более сильного сигнала в линию или трубу может увеличить дальность локации.

Индукционный режим
В этом режиме работы генератор размещается на земле над обследуемой областью или вблизи неё. Индукционный поиск является более точной технологией локации неизвестных линий. Этот тип поиска требует применения генератора, локатора и двух человек. Один оператор работает с генератором, а другой – с локатором. Генератор индуцирует (наводит) сигнал на линии по мере прохождения над ними, а затем эти линии обнаруживают с помощью локатора на соответствующем расстоянии от генератора (около 15 метров – хотя оно будет зависеть от уровня используемой мощности индукции).

Если провод для прямого соединения не подключен к генератору, то генератор автоматически перейдёт в индукционный режим. В этом режиме будут доступны только частоты, применимые для индукционного режима. После включения, генератор будет индуцировать (наводить) сигнал на любые близлежащие подземные проводники без разбора. Обратите внимание на то, что эти сигналы будут также присутствовать в воздухе, и рекомендуется поддерживать расстояние между генератором и локатором, как минимум, 10 м – может возникнуть необходимость в увеличении этого расстояния, особенно при снятии показаний глубины залегания.

Индукционные Клещи
К генератору могут быть подключены дополнительные индукционные клещи, и они могут обхватывать кабель или трубу для подачи сигнала от генератора. Этот способ передачи сигнала генератора особенно полезен на изолированных проводах под напряжением, и он позволяет исключить необходимость отсоединения источника питания от кабеля. Доступны клещи диаметром вплоть до 215 мм. Хотя клещи генератора и локатора выглядят похожими, они имеют различные внутренние обмотки. Для защиты от неправильного подключения клещи генераторов и локаторов имеют штекеры различной ориентации.

Технические характеристики генератора Tx-10:
- Максимальная выходная мощность – 10 Вт;
- Число частот активной локации – 16;
- Частоты индукции – 8;
- Число частот для режима CD – 8;
- Поиск повреждений кабелей – Есть;
- Напряженность поля индукции – 1;
- Режим ECO – доступно.
