Комплекс трассопоисковый Сталкер 75-14

Трассоискатель Сталкер 75-14 предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

Общие особенности трассоискателя Сталкер 75-14:
- функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
- трассировка и координирование местоположения во всемирной системе координат;
- связь с компьютером по Bluetooth , память на 10000 измерений;
- Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
- возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
- для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
- дистанционное управление генератором  через сеть GSM;
- частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;
- поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-24, 75-14, 75-12;
- меню приемника ПТ-14 на русском и английском языках.

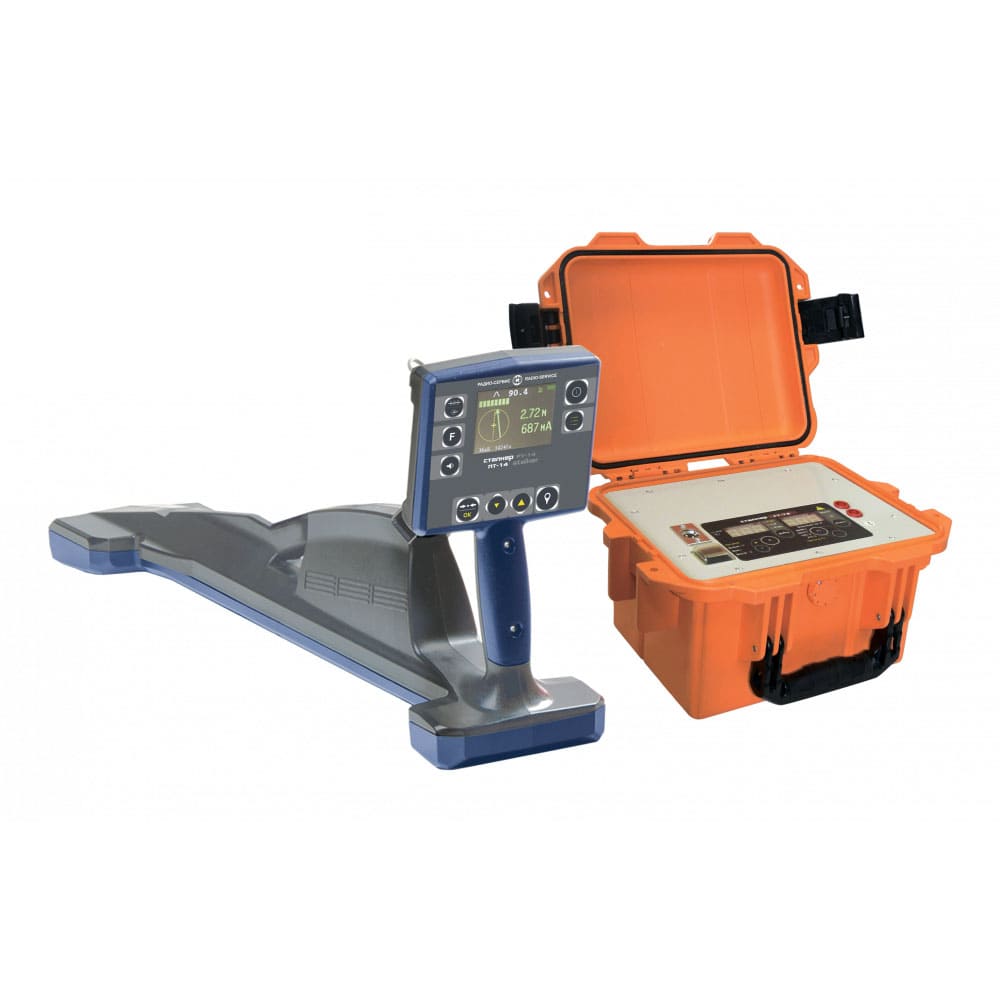

В комплект поставки трассоискателя Сталкер 75-14 входит генератор ГТ-75 и приемник ПТ-14 (Li-Ion).

Особенности приёмника ПТ-14:
- Облегченная конструкция (вес 1,7 кг.);
- Яркий цветной дисплей;
- Увеличенное время работы до 14 часов от Li-Ion аккумуляторов
- Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию;
- Шкалы «максимума» и «минимума»;
- Отображение глубины залегания и силы тока коммуникации на всех активных частотах;
- Шкала «зонд» - для определения мест повреждений;
- Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
- Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
- Режим острый максимум.

Запись в память приемника ПТ-14:
- Уровня сигналов с магнитных антенн и по входу «ЗОНД»;
- Направления к коммуникации;
- Показания глубины залегания коммуникации и величины тока в ней;
- Направления поискового тока;
- Относительной полярности разности потенциалов по входу «ЗОНД»;
- Фазы сигнала по входу «ТРАССА»;
- Рабочих частот;
- Даты и времени момента снятия показаний по данным GPS;
- Координат места снятия показаний по данным GPS.

Особенности генератора ГТ-75:
- Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
- Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;
- Высокая выходная мощность для работы в сложных условиях;
- Автоматическое согласование с нагрузкой для простоты использования;
- Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
- Влагозащищенный ударопрочный корпус IP44.
